低压电机绕组绝缘综合监控器
发布时间:2016-05-23 17:22 阅读次数:2062

低压电机绕组绝缘综合监控器副本

一、概述

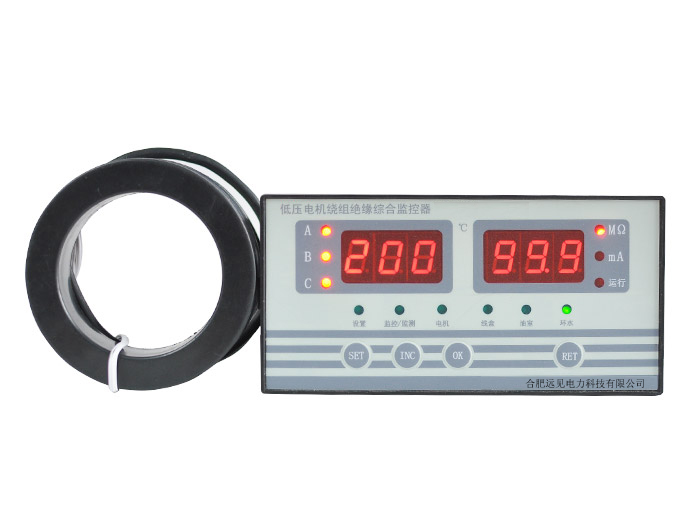

YJ-DJK-I型低压电机绕组绝缘综合监控器(以下简称监控器)是一种专用于监测电机在运行过程中的温升、进水及绝缘的仪器,适用于低压潜水电机(干式电机),以确保设备的正常运行。控制器采用单片机设计,除了有较强的功能外,对潜水电泵运行的特殊情况采取了一系列抗干扰措施,以保证监控器运行稳定可靠,传感器输入端具有强抗电压冲击能力,适用(AC220V、AC380V、AC660V)各种电泵作为保护器配用。控制器对低压电机的绕组在停机情况下,对地施加连续DC500V电压,测量其绝缘状况。

监控器采用两组三位数码管显示,一组显示温度,LED灯显示所对应的温度值,另一组显示静态绕组对地的绝缘和零序电流值,LED灯显示所对应的数值。3点进水状态指示LED灯,一个环境缺水状态指示LED灯,一个控制器正常状态时运行指示LED灯,一个“监测/监控”状态指示LED灯。

通过键操作,对报警值,超限阈值进行设置。

监控器带有RS485输出接口,可以与PLCPC电脑进行组网通讯,可以实时监控潜水电机运行状况。

二、工作模式

仪表有二种运行模式:

监控模式和监测模式,由状态灯给出,监测LED灯亮时是监测模式。

监控模式

●  实时显示电机三路(用符号ABC表示)温度值(以下简称三点温度)。

●  可以分别对三点温度阈值进行数字设定。

●  电机温升报警:电机绕组温度超高或轴承温度超高时,监控器蜂鸣器声响,面板上对应的故障指示灯亮,并显示其温度,继电器KJKS常闭/常开触点动作,运行指示灯LED灭。

●  电机进水报警:当电机绕组漏水、接线盒漏水、油室湿度增高等故障时,监控器内的蜂鸣器声响,面板上对应的故障指示灯亮,继电器KS常开触点动作。

●  环境水位超低报警:当电机外环境水位低于设定值时,监控器内的蜂鸣器声响,面板上对应的警示指示灯亮,继电器KJKS常闭/常开触点动作,运行指示灯LED灭。

●  电机绝缘报警:实时显示电机静态绝缘值,电机投入运行前,监控器对电机绕组施加DC500V电压,能自动监测静态绝缘值,对地绝缘小于0.5MΩ(此值可以根据电机绝缘等级要求设定)时,监控器发出声光报警,继电器KJKS常闭/常开触点动作,运行指示灯LED灭。

●  零序电流报警:实时显示电机运行时的零序电流值,电机投入运行后,监控器能自动监测零序电流(此值可以设定,一般为正常零序电流值的3倍),当电机内部湿度增加或进水,对地绝缘下降到设定值时,并进入绝缘损坏过渡的前期时,监控器发出声光报警,继电器KJKS常闭/常开触点动作,运行指示灯LED灭。

●  以上故障发生时除监控器内部声、光报警,还具有外接报警。温度超高、环境水位缺水、零序电流极大及绝缘值偏低等故障时,除声光报警外,还可对电机进行断电保护。

监测模式

●  监测模式(监测LED)灯亮。

●  在监测模式时,监控器只有监测功能,即监控器检测到故障时,仪表自身蜂鸣器报警,报警继电器KS输出,控制继电器KJ无控制输出。

注:需控制器全部退出监控,只要切断控制器电源或在监测模式即可。

三、主要设计指标

名称

技术指标

ABC三路温度

1、显示范围:0-200

2、阈值设定范围:0-200

3温度显示误差:±2

4、温度传感器规格:Pt100

5温度超过设定值时,保护器报警并停机,仪表面板上运行LED灯灭。

6、最大设置偏移值:负50℃。

   备注:此偏移值只对两线制温度传感器进行校正,三线制温度传感器无需校正。当某温度点不用时请将该路温度三个接线端子用短线连接,此时该路温度显示值恒为0A路温度不用,可将“1212”三个端子用短接线连接起来A路温度为两线制,此接线方法为端子“1”接温度线,端子“212”连接为公共端即可。

3路进水电极浮子开关

1、 进水传感器规格:水电极或浮子开关

2、 油室电极间水导电电阻:30KΩ(可自设定)或(浮子开关为0Ω)

3、 电机绕组及接线盒电极间水导电电阻:50KΩ(可自设定)或(浮子开关为0Ω)

4、 油室电极间水导电电阻≤30KΩ或浮子开关短路时保护器只报警,不断电保护,此时仪表面板上运行LED灯仍在亮

5、 电机绕组及接线盒电极间水导电电阻≤50KΩ或浮子开关短路时保护器只报警,不断电保护,此时仪表面板上运行LED灯仍在亮

环境缺水电极或浮子开关

1、 传感器规格:水电极或浮子开关

2、 检测环境水位水导电电阻>60KΩ或浮子开关开路时,监控器报警,并断电保护,此时仪表面板上运行LED灯灭注意:此功能不用时要将1012端子短接。

零序电流

1显示范围:0-999 mA

2、分辨率:1 mA

3基本误差:<±(10%读数+1字)

4零序电流报警上限:1mA- 999mA在面板键盘设定

5、电机进入正常运转后,监控器自动进入动态监测,当对零序电流大于设定值(一般为正常零序电流值的3倍)时断电保护,此时仪表面板上运行LED灯灭。

绝缘电阻

1、 有效测量阻值范围:00.0-10.0MΩ,超出10.0 MΩ时,数码管显示99.9MΩ

2、 分辨力:0.1MΩ

3、 基本误差:±(2%读数+1个字)

4、 测量电压输出:DC500V(开路电压)

5、 显示3LED显示

6、 绝缘电阻报警下限:0.1-10.0 MΩ通过面板键盘设定

7、 低阻报警:实时显示电机静态绝缘值,电机投入运行前,监控器能自动监测静态绝缘,当对地绝缘小于0.5MΩ时(此值可以根据电机绝缘等级要求设定),监控器发出声光报警,将继电器KJ常闭端接入控制回路,此时电机应无法启动,仪表面板上运行LED灯灭。

8、 线路电压:适合AC220V AC380V AC660V不接地系统。

监控器电源

1、 电源功率:<10W

2、  电源电压:195255V AC

通讯接口



1、 接口类型:RS485

2、 通讯规约:MODBUS-RTU

3、 波特率:1200240048009600 bps

4、 1位起始位,8位数据位,1位停止位

报警及控制继电器

触点容量:5A250VAC     10A28VDC

环境要求

1工作温/湿度:   1050    595 RH

2、存储温度 :      2060

3、其他:           无腐蚀气体场所



四、主要功能

●  显示及查阅

两组数码管显示由发光的二极管对应指示位置的温度值、零序电流值、静态绝缘电阻值。可以设置为固定状态和循环显示状态。可以手动查看某位置的实时温度值、零序电流值、绝缘电阻值。

●  报警

三点温度超温、电机、油室和接线盒进水、环境水位超低、静态绝缘电阻超低、零序电流超高报警闪烁显示及报警继电器KS无源触点输出。

●  控制

电机温度超限或进水、环境水位超低、绝缘值降低到预置值、零序电流值超高到预置值时监控器控制输出继电器KJ无源触点输出动作。

继电器控制判别依据

n  三点温度大于设定值,控制继电器KJ(常闭/常开)触点、报警继电器KS(常开)触点动作。

n  电机、接线盒水导电阻小于50KΩ(或浮子开关为0Ω)、油室水导电阻小于30KΩ(或浮子开关为0Ω)时,报警继电器KS(常开)触点动作,报警输出。

n  环境水位水导电阻大于60KΩ时(浮子开关为开路),控制继电器KJ(常闭/常开)触点、继电器KS(常开)触点动作,报警输出。

n  零序电流值超高到预置值时,控制继电器KJ(常闭/常开)触点、继电器KS(常开)触点动作。

n  静态绝缘电阻小于设置值时,控制继电器KJ(常闭/常开)触点、报警继电器KS(常开)触点动作。
