高压电机绕组绝缘在线监控仪
发布时间:2014-12-29 15:10 阅读次数:1612

高压电机绕组绝缘在线监控仪

一、概述

YJ-GJK-Ⅱ型高压电机绕组绝缘在线监控仪克服现有功能单一的同类产品,能同时实现动态和静态两种状态监控(绝缘电阻和漏电电流监控)。是专门用于潜水高压电动机在停运或在线运行情况下的安全保护和测量对地绝缘电阻和漏电电流的仪表,便于运行人员根据绝缘电阻的变化采取措施,有效地防止事故的突然发生和扩大。对潜水泵机组进行全程(动态和静态)停运或在线运行绝缘电阻及泄漏电流进行综合保护监控。适用于3KV6KV10KV高压电机、高压电力不接地系统。

1、对高压电机的绕组在停机和运行情况下,对地施加间断或连续DC1500V电压,测量其绝缘状况。 2、电机停机或作为备用情况下,监控仪始终监控其绝缘,发现问题及时闭锁电机启动回路,不得投入运行。 3、将冷备用的高压电机作为热备用处理,免去启动电机前用兆欧表对电机进行绝缘测量,随时在确保良好绝缘情况下启动高压电机。

4、监控仪在电机停机时测量绕组的对地绝缘电阻,电机启动投入运行后,10KV高压施加到监控仪上,监控仪是在10KV在线情况下,继续产生DC1500V电压对系统(电机投入运行后,测到的绝缘是系统绝缘)进行绝缘测量,监控仪增加测量泄漏电流支路,根据系统的绝缘变化、绕组缺相及支路或设备的泄漏电流情况,立即判断出在线运行中绝缘下降的具体支路和设备。

5、监控仪对在线运行的设备进行绝缘测量时,其显示值包括电机绕组对地、电缆线导线、架空线对地、变压器绕组对地的总的对地绝缘值。可作为高压电力系统接地保护。其特征为:能观察、测量到绝缘变化过程。对事故的发生做到早发现、早预防、早处理。避免、杜绝事故的发生。

二、主要设计指标 1、绝缘电阻测量性能指标

名称

技术指标

测量范围

有效测量阻值范围:0-1999M Ω, 超出1999 M Ω 可持续显示直至溢出,溢出时,数码管显示9999

分辨力

1MΩ

基本误差

±(3%读数+2 个字)

测量电压输出

DC1500V ( 开路电压)

显示

 4 LED 显示



绝缘电阻报警下限

1-99 MΩ通过面板键盘设定

低阻报警

当被测线路设备对地电阻小于设定值时监控仪面板上报警LED 发光报警,报警输出继电器常开触点闭合

线路电压

 AC3KV AC6KV AC10KV

限流电阻耐压

最大短路电流<0.5mA  AC10KV45MΩ/10W



2、漏电流测量性能指标

名称

技术指标

测量范围

0-1999mA

分辨力

1mA

基本误差

 <±(10% 读数+2 字)

显示

4LE D数字显示

漏电流报警上限

1mA- 1999mA 在面板键盘设定

漏电流报警

当被测线路设备漏电流大于设定值时监控仪面板上报警LED 发光报警,报警输出继电器常开触点闭合



3、通讯及其它指标

      ⑴ 仪表通讯接口: z接口类型:RS485 z通讯规约:MODBUS-RTU z波特率:1200240048009600 bps

      ⑵ 继电器触点容量:5A250VAC 10A28VDC

      ⑶ 使用电源电压:65255V(AC/DC)

      ⑷ 时钟备份电源:3VDC (规格为CR2032,锂电池) 注:本仪表内锂电池工作寿命一般为6年,建议每6年更换一次。

      ⑸ 环境要求: z电源 220V/50HZz工作温/湿度 -10℃~+50℃ ≤85% RH z存储温度 -20℃~+60℃ z其他 无腐蚀气体场所

      ⑹ 外形尺寸: 80×160×200 mm  (高×宽×深)



开口尺寸: 77×154 mm  (高×宽)

三、监控仪工作方式及主要功能 1、工作方式

      ⑴ 监控仪产生1500V 直流电压施加于停机或在线运行的高压电机对地之间。测阻施压分连续和断续两种,1500V间断直流电压工作方式为施压三分钟,保持LED灯灭;断压三分钟,保持LED灯亮。注:施压、断压时间可人工设定。

      ⑵ 施压时,测量其绝缘电阻,并在数码管上显示。断压时,停止绝缘测量,数码管上



保留上次的数据直至下次施压时再更新。 2、主要功能

      ⑴ 测量功能:电机绝缘电阻及泄漏电流测量。

      ⑵ 报警功能: z当被测阻值小于整定值时,监控仪报警LED灯亮、测量数值闪烁、绝缘电阻报警输出继电器无源常开触点闭合。

      z   当漏电流大于整定值时,监控仪报警LED灯亮、测量数值闪烁、漏电流报警输出继电器无源常开触点闭合。

      ⑶ 记录功能:报警事件记录。

      ⑷ 数据远传:仪表具有RS485 接口,便于组网将数据传至上位PC 机。

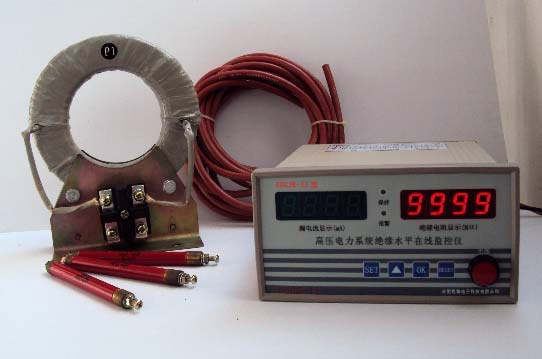

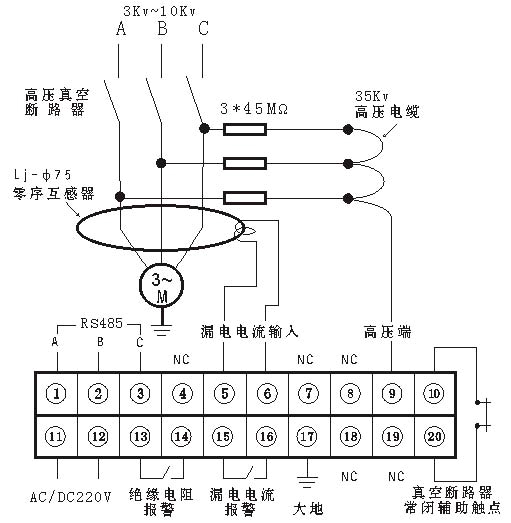

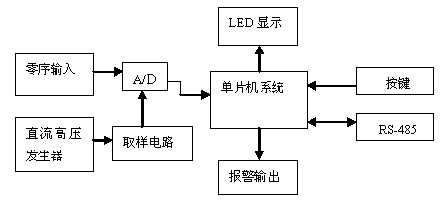

四、监控仪原理框图 五、安装接线图1、接线端子


图1

2、接线图

图2

3、端子接线定义功能表

端子号

接线定义



端子号

接线定义

123

RS-485 接口 (1 A,2 B 3 接地)



10 20

接真空断路器常闭辅助触点开关

4781819

空端子



1112

AC/DC 65V~255V 电源

56

漏电电流输入接Lj-φ75 输出端



13 14

绝缘电阻报警控制输出

917

9 为高压输出端(输出DC1500V) ,17 接大地



15 16

漏电电流报警控制输出



六.工作模式 GJK-II有四种工作模式:运行、参数设置、报警查阅、报警清除。

1     运行模式显示实时工况,包括漏电流有效值,绝缘电阻值。

2      参数设置模式 设置仪表工作参数,包括仪表地址、通讯速度等,进入参数设置要求输入密码。

3      报警查阅模式 查阅漏电流历史报警记录和绝缘电阻历史报警记录。

4     清除模式清除全部历史报警记录,进入清除模式要求输入密码。



图3

YJ-GJK-II 功能示意图
