交流直流通用型绝缘监视器
发布时间:2015-04-21 17:03 阅读次数:1342

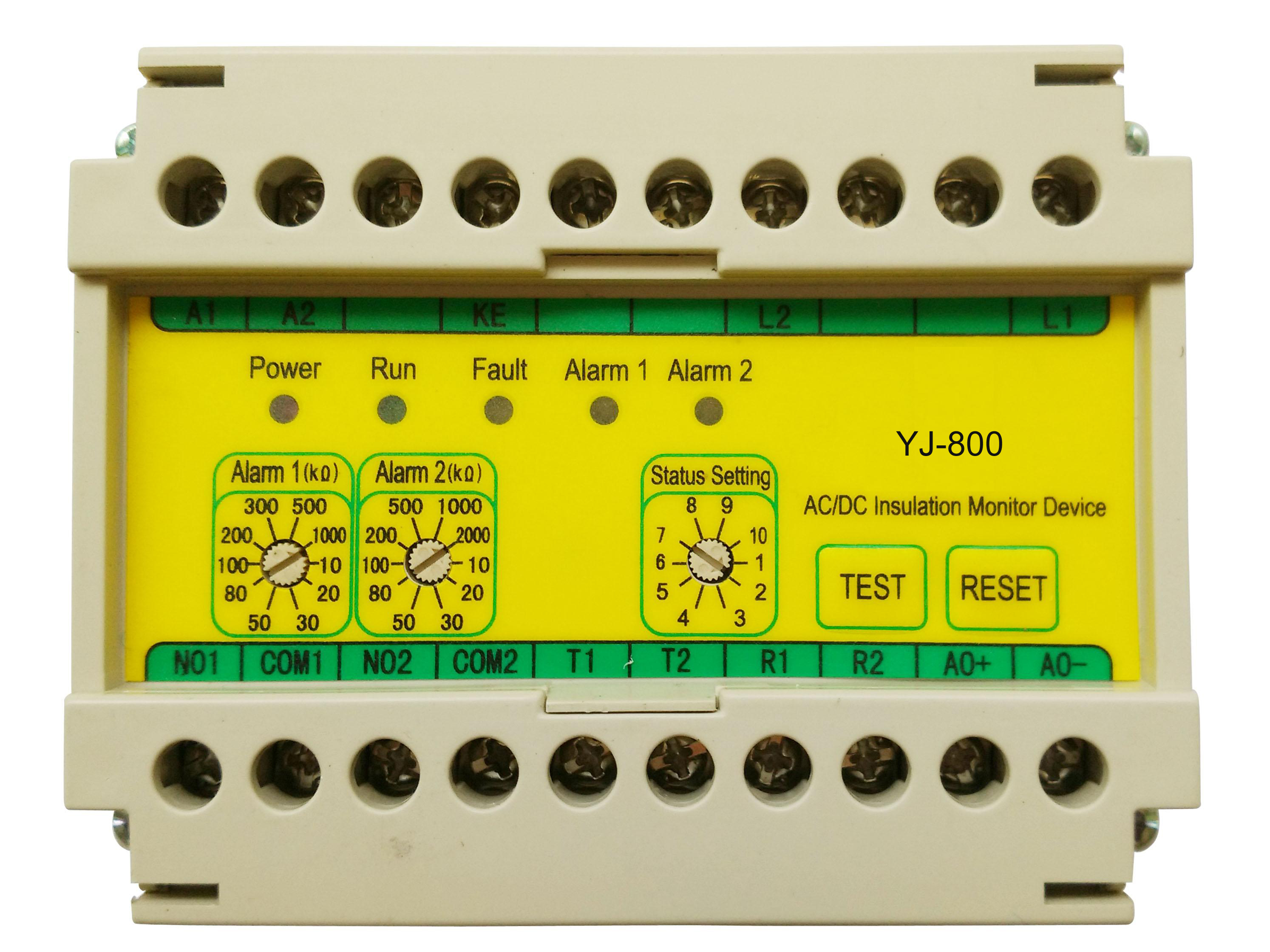

YJ-800型绝缘监测仪是我公司发展的针对矿山,冶金等电网分布电容大,电网电压高,电网复杂等特点推出的绝缘监测仪,YJ-800型智能绝缘监监视器相对早期绝缘监测仪新增了1个独立报警点,达到了2个独立绝缘电阻设定值并能报警输出,含有远程测试复位功能及模拟量输出功能,该型产品能完全取代先进欧美进口型号,能通用于交直流电网。

交流直流通用型绝缘监视器副本

YJ-800型技术参数:
控制电源
输入电压:                              AC 85~264V(40…400Hz)或DC 9~36V(二者选其一)
功    耗:                              大约4VA
测试网络
电网电压:                              DC 0~1000V或 AC 0~1150V
设定报警值:                            报警1: 10~1000k        报警2: 10~2000k
内部交流电阻值:                        〉400 KΩ
内部直流电阻值:                        〉400 KΩ
内部测试电压:                          +/- 24V
最大测试电流(R=0):                   〈 0.1mA
最大允许噪声直流电压:                  DC 1200 V
分布电容:                              1…100μF
运行时间:                             20uF线地电容下<120S;100uF线地电容下<720S
测量精度:                              5%
输出
触点:                                  2组独立常开触点对应2组报警信号
最大切换容量:                          AC 230V,5A或 DC 30V 3A
最大通电容量:                          AC 230V,2A或 DC 30V 2A
模拟量输出:                            4~20mA 对应0~200kΩ(可根据客户需求定制)
运行数据
运行模式:                              连续运行
运行温度范围:                          -20...+60 ℃
污染等级:                              II级
EMC
脉冲群抗扰度:                          2KV                   IEC/EN 61 000-4-4
控制电源线之间的浪涌电压                1KV                   IEC/EN 61000-4-5
控制电源线与地之间的浪涌电压            2KV                   IEC/EN 61000-4-5
传导骚扰抗扰度                          10 Vr.m.s             IEC/EN61000-4-6
工频磁场抗扰度                          10A/m                 IEC/EN61000-4-8
辐射发射                                限制值B级            EN 55 011
保护程度
外罩:                                  IP50                  IEC/EN 60 529
端子:                                  IP20                  IEC/EN 60 529
技术数据
连线:                                  L1,L2:1000V高压导线,2.5 mm2
                                                                                PE:4 mm2导线
                                        其他端子:1.5 mm2以上导线
安装:                                  DIN 导轨或 使用15mm长M4螺丝安装(推荐)
重量:                                  约250g

 产品应用:


A. 光伏逆变器

B. 矿业机械、电气设备

C. 电动汽车充电装置

D. UPS供电系统

E. 通信行业直流供电系统

F. 任何交、直流未接地系统

G.   电动机在线或离线绝缘监视

H.  发电机组电网绝缘监视
