不接地电网绝缘监测及故障定位系统
发布时间:2014-10-09 17:05 阅读次数:2243

1444278528

IT系统如果出现单相接地故障,对地漏电流只能经过系统泄露电容对系统相线构成回路,而系统泄露电容引起的容抗远远大于TN系统中的接地电阻,因此IT系统中的漏电流非常的小,出现第一次漏电故障时,故障电流很小,不会对人或设备造成危险,系统可带故障运行。但此时已处于非正常状态,必须马上予以处理,避免第二次故障的出现。IT系统50Hz绝缘监测与故障定位通过向电网与地之间注入低频4Hz信号测供电系统对地绝缘状况,当被监测到的绝缘电阻阻值低于预先设定值(一般为50kΩ)时,监测仪发出报警信号,通知有关人员及时排查。为确保系统运行的可靠稳定,绝缘监测仪设有预报警与报警,预报警为报警阀值的2倍,所以工作人员首先会接到预报警信号,如果故障未解除,当绝缘电阻低于报警响应值时,声光报警同时启动。通过绝缘故障定位仪,迅速判断对地故障回路。大大节省抢修时间,极大提高工作效率,为系统的安全稳定运行提供了可靠地保障。

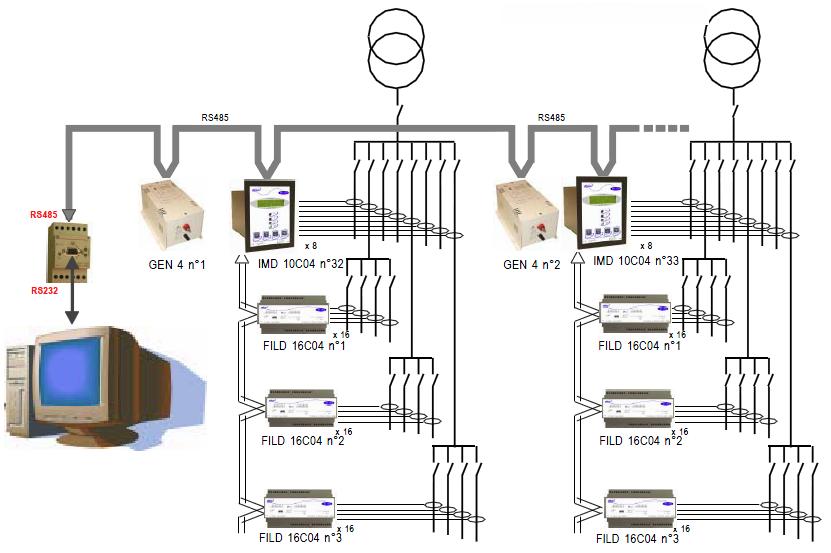

该系统由以下设备组成

GEN4: 4Hz绝缘监测仪

FILD 10C04绝缘故障定位仪,可同时监测10 条回路

FILD 16C04: 绝缘故障定位扩展仪,作为绝缘故障定位仪FILD 10C04 的从属装置,可同时在线监测16 条回路,最多可接通31 FILD 16C04 绝缘故障故障扩展仪

MS2: 浪涌保护器

CT: 零序电流互感器检测零序漏电电流

IMD远程控制端监控软件



系统特点及可实现功能

  • 故障自检 : 当系统对地绝缘降低到预设安全阀值时,系统自动启动对地漏电故障检测与故障定位

  • IT系统绝缘电阻的实时监测与显示

  • 不间断实时在线监测

  • 设备连接到PE线的连线断线检测

  • 电流互感器掉线故障检测与报警

  • 浪涌限制器MS2故障监测

  • RS485通讯接口

  • 绝缘故障预报警与报警

  • 浪涌保护器(位于进线处),吸收浪涌能力大,反应速度快,从而降低了暂态过电压或分流浪涌电流对隔离电压器侵袭,确保其安全运行
