YBP三相组合式过电压保护器
发布时间：2014-09-23 16:44 阅读次数：1692

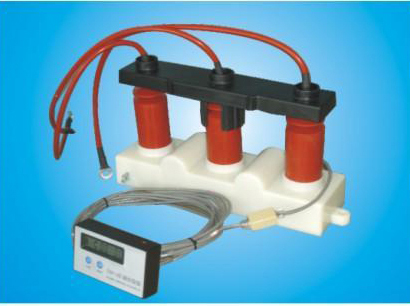

三相组合式过电压保护器YBP系列


一、产品用途
      三相组合式过电压保护器(YBP)是一种新型的过电压保护器，它主要应用于发电、供电和企业的用电系统中，对电机、变压器、开关、母线、电容器等电气设备，除了限制大气过电压保护外，同时也可限制电力系统的操作过电压，对相间和相对地的过电压，均能起到可靠的限制作用。
二、三相组合式过电压保护器(YBP)的主要特点：
1.通流容量大，适用范围更广；
2.采用四星形接法，可将相间过电压大大降低，保护的可靠性大为提高。
3.用氧化锌非线性电阻和放电间隙的结构，使两者互为保护。放电间隙使氧化锌电阻的荷电率为零，氧化锌电阻的非线性特性又使放电间隙动作后无续流，放电间隙不再承担灭弧任务，提高了产品的使用寿命。
4.电压冲击系数为1，在各种电压波形下放电电压值相等，不受各种操作过电压波形影响。过电压保护值准确，保护性能优良。
5.结构简单、体积小、安装方便。

三、型号及技术参数
1 .  用于电机、变压器、开关、母线、线路、电容器等设备过电压保护器。
表一中所列各型保护器相间与相对地有着同样的过电压保护水平
表一
型　　　号
保护


对象
保护器持续运行电压
（KV）
r.m.s
保护对象
额定电压
（KV）
r.m.s
工频放电电压
(不小于 )
（KV）
r.m.s
操作冲
击电流
残  压
1.2/50冲击放
电电压
及残压
雷电冲
击电流
残　压
2ms方波冲击电  流
相间

距离
产品

高度
图

号
(不大于)
（KV）crest
标准
允许范围
100A
－
500A
5KA
(A)
(mm)
YBP-A-13.8KV
电

机
3.8
3.15
6.2
5.8～7.5
7
7.5
7.5

400/
600
131
182
3
YBP-A-7.6KV
7.6
6.3
13.8
11.3～16.5
14
15
15

YBP-A-12.7KV
12.7
10.5
24.2
21.4～27.7
23.1
24.8
24.8

197
YBP-A-13.8KV
16.7
13.8
34.5
31～41.4
46.8
55
55

180
260

YBP-A-15.75
19
15.75
39.3
35.3～47.2
53.3
62.5
62.5

240
360

YBP-B-3.8KV
变
压
器

开
关

母
线
3.8
3
7
6.3～8.4
10.2
12

12
400/
600
131
182
3
YBP-B-7.6KV
7.6
6
15
13.5～18
20.4
24

24
197
YBP-B-6/W
250
406
5
YBP-B-12.7KV
12.7
10
25
22.5～30
33.8
40

40
131
197
3
YBP-B-12.7/W
250
406
5
YBP-B-42F/310
42
35
75
67～90
105
119

119
310
550
4
YBP-B-42/W
400
1058
6
YBP-C-3.8KV
电
容
器
3.8
3
7
6.3～8.4
10.4


11.7
400/
800
131
182
3
YBP-C-7.6KV
7.6
6
15
13.5～18
20.7


23.4
197
YBP-C-12.7KV
12.7
10
25
22.5～30
34.5


39.1
YBP-C-42F/310
42
35
75
67～90
105


119
310
550
4
YBP-C-42/W
400
1058
6
2 . 电机中性点过压保护器
表二
型    号
保护器持续
运行电压
有效值（KV）
电机额定电压
有效值
（KV）
雷电冲击
电流残压
不大于（KV）
直流1mA
参考电压
不小于（KV）
图号
YBP-O-2.13
2.13
3.15
6.0
3.4
2
YBP-O-4.6
4.6
6.3
12.0
6.9
2
YBP-O-7.6
7.6
10.5
19.0
11.3
2
3 . 电缆保护器  (主要用于高压单芯电缆屏蔽层的过电压保护)
表三
型    号
系统额定电压
有效值（KV）
工频耐受电压
有效值（KV/S）
10KA雷电冲击
电流残压
不大于（KV）
直流1mA
参考电压
不小于（KV）
图号
YBP-L-35
35
5/4
13
6.5
2
YBP-L-110
110
5/4
15
7.5
2
YBP-L-220
220
6/3
35
15
2
四、用户须知
1.使用的环境温度为-40℃~+60℃，海拔高度小于2000m(高于2000m订货时注明）。
2.户内型YBP的电缆长度及接线鼻孔径需在订货时注明。
3.在系统发生间歇性弧光接地过电压或铁磁谐振过电压时，有可能导致YBP的损坏。
