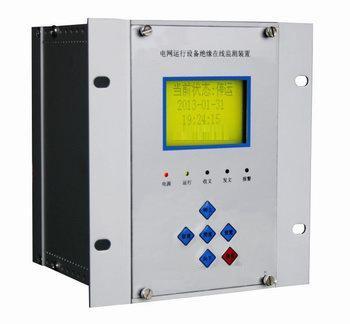

电网运行设备绝缘在线监测装置
发布时间:2016-05-23 17:39 阅读次数:2902

海畅-2

一、 产品概述

在线监测是一种在电力设备运行状态下,利用系统运行电压进行的电力设备特征参量的测量。测量可以是连续的,也可以是间断的。在线监测是一种非破坏性测量,由于测量时运行过程中进行的,大大提高了试验的真实性与有效性,有助于及时发现电力设备潜在的缺陷和故障。

电网运行设备在线监测装置是一种在电力设备运行过程中,对表征电力设备运行状态的特征、参数实施连续测量,以期得到电力设备各特征参量随运行时间、运行电压、运行负荷、运行环境条件(如温度、湿度等)变化的规律,了解电力设备的当前状态的装置。

鉴于电气设备状态维修在设备管理中的重要作用和状态检修特点,定期维修的局限性逐渐突显出来,目前国内还没有全面开展以绝缘在线监测技术为基础的电气设备维修,这对电网可靠运行造成了一定程度的影响,对工业企业也造成一定的经济损失。随着检测技术的发展及容性设备介损因素在线监测原理的应用,使用电气设备带电检测及诊断成为可能,这也有利于我公司生产的YJ-VS系列电网运行设备在线监测装置取代以往预防性试验为主的传统检测方式。传统的高低压电气预防性维修是按预防性试验规定的试验周期到期对电气设备进行停电检修,而在线状态检修则是基于设备的实际工况,根据其在运行电压下的绝缘特性参数的变化,通过分析来确定电气设备是否需要检修以及需要检修的项目和内容。

合肥远见电力科技有限公司研制的YJ-VS系列电网运行设备绝缘在线监测装置是一种能够提供电力设备运行暂态过程信息的装置,该系统装置的使用为诊断电网早期缺陷和事故隐患、控制突发性绝缘事故、电气设备绝缘性能的好坏提供了有效的信息,并为电力设备的安全可靠运行提供了有力的保证。该产品可以对正在运行的电缆、避雷器、绝缘子、真空开关的绝缘进行实时在线监测。从而提高电网运行的安全性、供电的可靠性及降低工业企业的经济损失。该产品广泛应用于电力、冶金、化工、石油、交通、建材、煤炭、市政、水利、军工等多个领域。

二、产品特点

YJ-VS系列电网运行设备绝缘在线监测装置采用在线状态检修,相比传统的预防性维修具有如下特点和优势:

1)真实性

由于在线监测是设备运行状态下的绝缘参数监测,其检测结果更符合实际情况,更加真实和全面;而定期预防性试验的试验电压一般低于设备运行电压,所以定期预防性试验无法准确检测出设备运行电压下的缺陷。

2)实时性

高低压设备在线监测技术不受设备运行情况和时间的限制,可以随时对设备绝缘状态进行实时监测,一旦设备出现缺陷,能及时发现并跟踪进行人为处理;而定期预防性试验只能检测某一时间设备的绝缘状态,不具备实时性,无法确定设备何时出现绝缘缺陷,无法检测缺陷的发展状态。

3)电网运行设备在线监测装置可以在带电状态下测量容性设备的绝缘状态,对于非容性设备可以测量其泄漏电流。在线监测装置采用传统的西林电桥原理和计算机技术相结合,可准确地测量出被测量设备的电容量及介质损耗正切值。

4)目前供配电系统的故障率,尤其是架空线路,90%以上是单相接地故障,由单相接地引发的相间短路事故频繁发生,因此若不解决单相接地故障,必然大大降低供电可靠性、安全性,将给企业的安全生产带来极大的隐患,近年来随着配电网自动化技术的快速发展,接地故障线路的快速、准确性判定已成为现场急需要解决的问题,电网运行设备在线监测装置可解决这样的现场问题。

5)采用电网运行设备在线监测装置后,能及时发现事故隐患,快速查找故障点,缩短事故处理范围和时间,从而提高运行、维护、检修人员的工作效率,降低了因查找故障点而形成的人、财、物的浪费,达到了增加企业经济效益的目的。

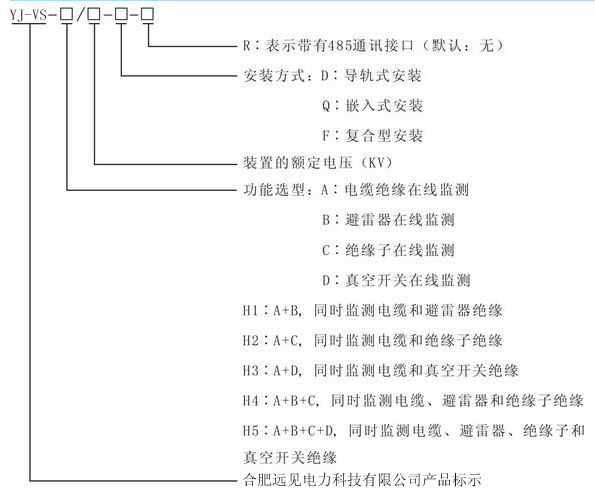

三、产品选型

未标题-1

选型说明:

◆装置的额定电压与所在系统的运行电压相一致。

◆根据母线段数、馈线或要求监测的设备选择其功能。

◆选择单一功能时,选择导轨式安装或嵌入式安装。

◆功能可以进行复合选择,但在选择复合功能时,其安装方式必须选择复合型安装方式,比如:YJ-VS-H4/10-F-R表示选择合肥远见电力科技有限公司YJ-VS系列在线监测装置,监测内容是电缆、避雷器及绝缘子,运行在10KV系统中,复合型安装方式,带485通讯接口。
