智能数字式避雷器监测仪
发布时间:2014-12-29 15:38 阅读次数:2478

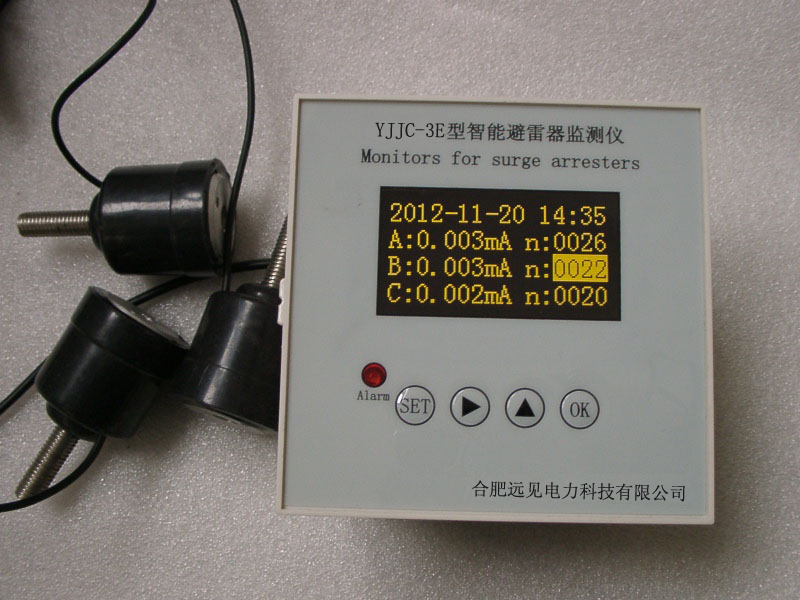

智能避雷器监测仪

1 、产品概况:

YJJC-3E智能数字式避雷器监测仪是我公司开发设计的专门用于电力系统中运行的氧化锌避雷器在线监测的专用仪器,能实时监测运行电压下避雷器泄漏电流的变化,记录避雷器动作次数,反映避雷器运行中的各种不良状况。

仪器采用数字化技术处理信号,软、硬件结合的抗干扰模式,能够有效抑制现场干扰信号;高精度传感器能同时监测三只避雷器的泄漏电流;特大屏幕的液晶显示,使读数清晰、准确;综合其性能,比传统的在线监测仪更为优越。

动态显示避雷器的全电流、阻性电流、动作次数、环境温湿度;具备用户数据及历史数据保存、读取等功能;具备2级报警值设定及报警指示功能。YJJC-3E智能避雷器监测仪用于记录三相避雷器的泄漏电流和放电次数。开关柜面板安装,标准塑料机壳。大屏LED显示,-40-65℃超低温度使用范围,智能四键操作,RS485数据远传。能存储数百条避雷器放电次数和放电时间,掉电记忆。能监测ABC三相电流、中心点泄漏电流及ABC三相放电次数。能设定报警电流值,高灵敏声光报警。

能将避雷器的泄漏电流(含中心点电流)、放电次数、放电时间采用RS485方式远传到计算机(IED

2 、产品技术参数:





YJJC-3E

1

电压等级                     kV

35kV及以下

2

标称放电电流                 kA

5

3

标称放电电流下残压           kV

0.6

4

2ms方波耐受能力              A

600

5

4/10us大电流耐受能力         kA

65

6

最小动作电流(8/20us)          A

50

7

显示数据(同时能485远传)

3相泄漏电流及中心点电流  03mA

三相动作次数09999及动作时间

中心点电流在第二屏显示

8

泄漏电流测量精度                %

±1.0

9

使用环境温度

-4065

10

传感器

3只传感器

11

其它功能

声光报警、智能四键查询数据、设定参数

12

RS485远传

3相电流,放电次数时间,中性点电流

13

供电方式 (交直流供电)         V

ACDC100260

14

开孔尺寸                       mm

111×111(仪表深75

15

价格



       3、产品适用范围及安全工作准则

       适用于10kv330kv电力系统

       本仪器属高精度电子测量仪器,如果未能按照相关的操作说明使用仪器,则可能损坏仪器,甚至危及人身安全。

       1)使用前要检查仪器,谨防任何损坏或不正常的现象,如果发现任何异常情况:如外壳破裂、液晶屏损坏无法显示等,请不要使用。

       2)在安装仪器时应切断所有电源,严禁在没有切断电源的情况下对仪器的接线端进行操作,否则有电击危险。

       3)仪器内部有高压,没有专业人士在场的情况下,请不要私自拆卸,后果自负。

4、产品功能、特点介绍

高精度监测:YJJC-3E智能数字式避雷器在线监测仪在采集取样电流时使用的是我公司精心研制的穿心式无残压的雷击电流取样特种传感器,仪器与电力系统主回路没有直接的电气接触,提高了避雷器对过电压的保护水平;

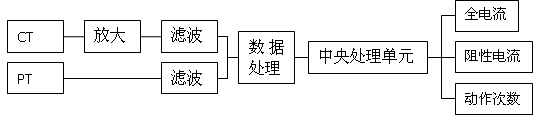

电流测量框图:

图2

       报警电流设置:用户可以根据不同工况的泄漏电流大小对两级报警电流值进行设置;



报警功能:当避雷器的漏电流值小于用户设置的限电流值时,仪器指示灯处于“运行”状态;当漏电流值大于限电流值时,仪器将根据漏电流的大小向现场和远端发出不同状态的警报;

远距离通讯:运用RS-485接口,支持工业上普遍使用的标准MODBUS RTU协议、103规约等,可通过多种方式与上位机连接构成数据采集系统及控制系统,具体参数及操作见附录;

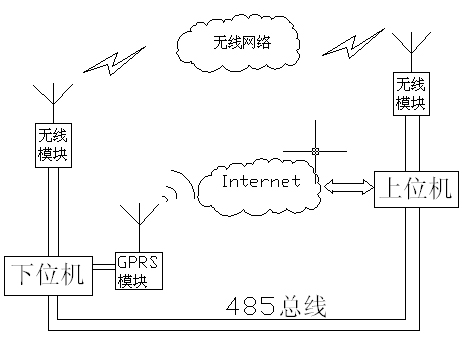

        通讯模块原理图:

图3

断电记忆功能:内置的大容量存储芯片,可以记录下每一只避雷器动作次数及每次动作时间;

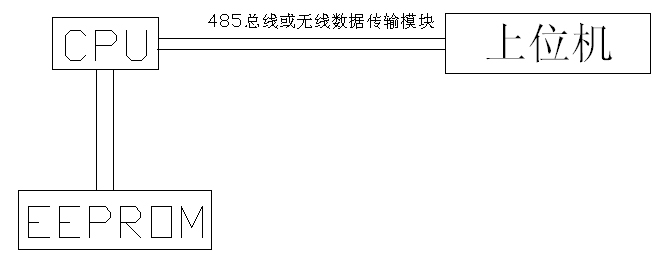

       数据存储模块原理图:

图4

时间设置功能:用户可以对仪器内部的系统时间进行设置;

多路监测:仪器可以同时监测三只避雷器进行状况下的全电流及阻性电流;

供电电源:可以使用220V交流电源对仪器供电.

       5、产品的使用方法:

       1)仪器的安装:

        a、 在避雷器低压端与地之间安装传感器;

        b、 将传感器的信号线接入监测仪接线板的IaIbIc端;

        c、 PT信号经精密电压变换器接入UaUbUc端;

        d、 仪器安装高度可以依据信号线的长度而定,以观察方便为宜;

        e、 仪器安装必须在断电的情况下进行。

              产品安装示意图如下:

         f、 安装方法:三只传感器分别安装在避雷器与地之间,避雷器通过传感器接地。显示仪表安装在开关柜面板上,传感器与仪表通过信号线连接。(RS485通信线可与相邻仪表的485信号线并接后接计算机或避雷器监测IED)。



图1

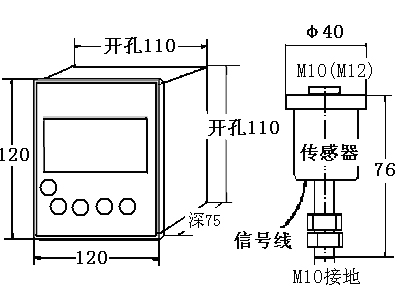

          5 、产品的开孔尺寸:

安装尺寸
