YJ-8000开关柜局部放电在线监测装置
发布时间:2022-08-03 14:50 阅读次数:329


一、产品概述

随着国民经济的不断发展,我国电力系统规模在不断扩大,国家对系统运行的安全性和可靠性要求日益提高。而高压开关柜是保证电网运行的重要环节,是向配电网或用户供电的直接设备,且在电力系统中大量应用,是电力系统中非常重要的电气设备,其稳定安全运行至关重要。但

是,由于开关柜内部空间狭小、零件繁多、结构复杂,绝缘距离小,因此比其它电力设备更容易出现绝缘缺陷,从而对设备安全运行带来巨大隐患。高压电气设备的绝缘内部如气泡间隙、杂质、尖刺等缺陷,在强电场作用下使得开关柜绝缘内部的电场分布不均匀,在缺陷部位的电场强度会增大,从而容易导致该部位发生未贯穿整个绝缘的放电,即局部放电。局部放电一般不会引起开关柜内部绝缘的穿透性击穿,但是却会导致绝缘介质的局部损坏。若其长期存在,则会在一定条件下造成绝缘装置电气强度的破坏,最终造成开关柜内部绝缘击穿。因而对于电气设备而言,电气设备发生局部放电现象是导致其绝缘老化或劣化甚至损坏从而引发设备损毁及电力系统事故的重要原因之一,同时局部放电也是设备绝缘完整性退化的标志。因此对电气设备的局部放电进行监检测是评估设备绝缘状况的重要手段,也是发现设备潜伏性故障,最终实现故障预警,避免故障发生的有效措施之一。YJ-8000型高压开关柜局部放电监测装置通过检测伴随局部放电而产生的电磁波辐射并自动确定现场局部放电的实际检测频率,随后将检测的局部放电的放电次数和放电频次上传至服务器。

二、产品技术原理

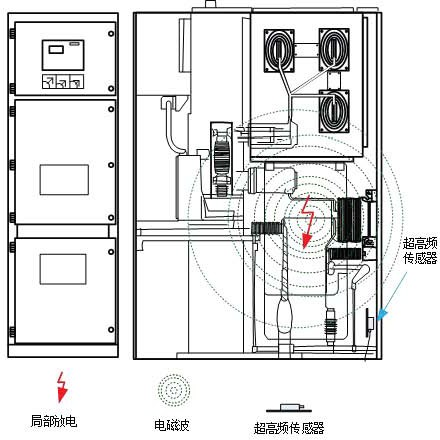

当高压开关柜及其内部高压设备(如PT、CT、母排、电缆接头等)由于绝缘故障而产生局部放电(局放)时,局部放电过程中往往伴随有脉冲电流、电磁波、超声波、光、臭氧、热等物理或化学现象以及相应的过程,我们检测时以超高频为主要的检测指标。局部放电超高频检测技术是一种非接触的检测方法,依据是“场”的原理,它通过天线传感器接收局部放电过程中辐射的超高频电磁波,从而实现局部放电的检测。

电力设备绝缘体的绝缘强度和击穿场强都很高,当局部放电在很小的范围内发生时,该击穿过程会很快,并且在击穿过程中会产生上升沿很陡的局部放电脉冲电流,其上升时间为ns级,并激发频率高达数GHz的电磁波信号。因此,可以运用超高频传感器监测电气设备内部局放电流激发的电磁波信号对开关柜的局部放电情况进行评估。



开关柜局部放电超高频法是开关柜局部放电检测的一种新型方法。由于超高频传感器所接收信号频率高、因此受外界干扰影响小,可以极大地提高开关柜局部放电检测的灵敏度与可靠性。

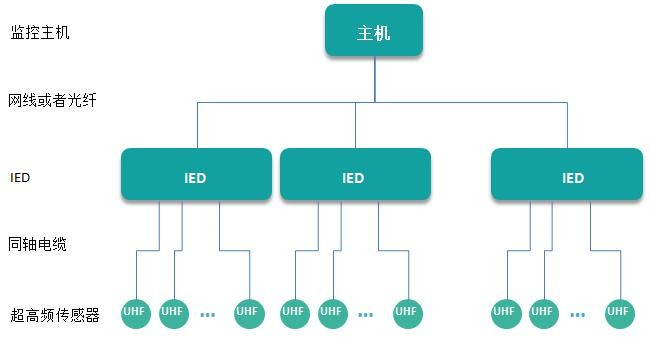

三、系统架构和实现过程

超高频传感器所检测的信号,经过同轴电缆送往开关柜局部放电在线监测装置(IED),进行放大、滤波、检波,数字脉冲提取、数字滤波、局放特征量计算等数字化处理,并完成局放可视化操作、局放判断、数据存储、数据上送等功能。

合肥远见电力科技有限公司         开关柜局部放电在线监测装置说明书

四、产品技术参数

适用范围

10kV及以上电压等级高压设备

环境温度

‐40℃~+65℃

海拔高度

≤4500m

现场总线电源电压

DC 24V

安装位置

安装于开关柜内壁

传感器类型

UHF和无线无源测温传感器

最小检测信号强度

2pC

测量范围

0pC–15000pC(局放)

使用寿命

>8 年

监测模式技术

定时采集模式

记录数据类型

放电幅值、放电频次

可扩展技术

采用总线拓扑结构,可加装传感器,局放主机

数据总线

分布式485总线

总线传感器数量

最多100个

数据总线长度

1千米(无中继情况下)

保护技术

装置具备过电压保护技术,防止设备被过电压损坏

合肥远见电力科技有限公司       开关柜局部放电在线监测装置说明书

六、产品组件及安装说明

6.1  超高频传感器

超高频用于接收柜体内部由局部放电所激发的超高频电磁波信号。其适于开关柜出厂前集成安装或对已投用的高压开关柜进行停电安装。传感器可直接依靠磁吸安装在开关柜电缆室内壁上,安装过程简单快捷。

信号频带

300MHz—1.5GH(z   UHF)


等效高度

≥9mm


接头类型

sma


固定方式

磁力吸附

6.2  超高频局放IED

超高频局放在线监测装置(IED)通过同轴电缆接收小于等于8路的超高频传感器所采集的局部放电信号。并对该进行进行滤波、检波、脉冲提取、数字滤波、局放特征量计算等数字化处理,并完成局放可视化操作、局放判断、数据存储、数据上送等功能。

滤波范围

300MHz—1.5GH(z   UHF)


检测灵敏度

≤5pc


采样速率

20M


采样精度

12Bit


接头类型

sma


与后台通讯方式

以太网


通讯协议

支持61850


检测通道数

8 个


固定方式

挂壁式安装

合肥远见电力科技有限公       开关柜局部放电在线监测装置说明书

七、产品功能简介

7.1实时数据查看

用图表的形式显示实时数据,放电量放电频次。

7.2历史查询功能

用图表的形式显示实时数据,放电量放电频次。

7.3 实时报警功能

如果发现报警信号,在软件的右下角显示实时报警信息,并且可在历史查询中查询。

7.4 趋势查询功能

用图表的形式显示最大放电量的趋势,平均放电量的趋势,放电次数的趋势,报警事件趋势。

7.5 数据删除功能

删除用户指定的数据。Data文件夹下以日期为目录的文件夹中保存的就是每一次采集的数据包,用户可自行删除无用的数据。

7.6 数据管理功能

 备份、恢复数据文件。

7.7 参数设置功能

在软件中有设置参数的界面,可以设置采集通道的采样阀值,最小脉宽,最大脉宽。报警的平均放电量,最大放电量,放电次数等参数。

7.8 报警判断功能

判断局部放电信号或者疑似局部放电的信号,并给出置信度。
